電動硬密封閘閥采用先進的電動控制電機，根據實際情況可采用380V的三相電源，也可采用220V的兩相電源，控制模式采用4～20mA模擬量信號控制，也可以采用特殊量控制。閥門按照GB12234標準設計制造，閥板采用楔式設計，提高了輔助的密封載荷，以是金屬密封的楔式閘閥既能保證高的介質壓力密封，也能對低的介質壓力進行密封，密封可靠，性能優良，閘板和閥座密封面采用鐵基合金或司太立（stellite)鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕，抗擦傷性能好，適用壽命長。適用介質：水，蒸氣，油品，硝酸，強氧化介質和尿素等。廣泛應用于電站，石油，化工，制藥，食品等行業。可與進口設備直接配套使用。
電動硬密封閘閥主要性能規范
型號 | 公稱壓力 PN（MPa） | 試驗壓力（MPa） | 工作溫度（°C） | 適用介質 |
殼體 | 密封 |
Z941H-16C | 1.6 | 2.4 | 1.8 | ≤425 | 蒸氣、水、油品、氣體 |
電動硬密封閘閥主要零件材質表
閥體 閥蓋 | 閥板 閥座 | 閥桿 | 閥桿螺母 | 填料 | 手輪 |
304 | 2Cr13 | 2Cr13 | 鋁青銅 | 柔性石墨 | 球墨鑄鐵 |

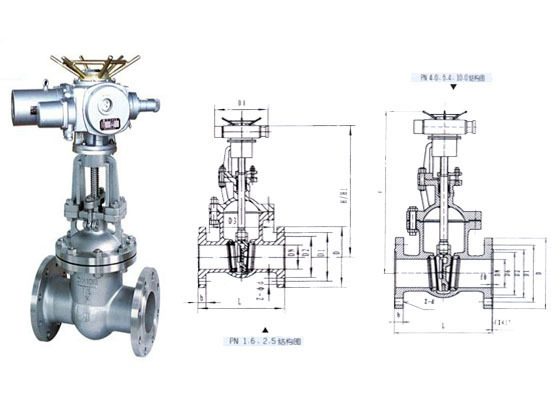

電動硬密封閘閥主要外形安裝尺寸表
電動硬密封閘閥主要尺寸
GB 1.6MPa(BTL) |
DN | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 |
L | 250 | 265 | 280 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 | 900 | 1000 |
H （開） | 415 | 450 | 530 | 620 | 850 | 1035 | 1245 | 1450 | 1475 | 1885 | 2010 | 2180 | 2345 | 2700 | 2850 |
H1(配DZW) | 620 | 715 | 765 | 840 | 875 | 1015 | 1135 | 1375 | 1485 | 1890 | 1990 | 2040 | 2285 | 2345 | 2680 |
D0 | 240 | 240 | 280 | 300 | 350 | 400 | 450 | 500 | 500 | 600 | 700 | 750 | 800 | 850 | 950 |
Wt/(Kg) | 22 | 30 | 44 | 47 | 96 | 160 | 228 | 300 | 388 | 566 | 900 | 1195 | 1450 | 2100 | 2620 |
| GB 2.5MPa |
| DN | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 250 | 265 | 280 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 |
| H （開） | 415 | 450 | 530 | 620 | 850 | 1035 | 1245 | 1450 | 1475 | 1885 | 2010 | 2180 | 2345 |
| H1(配DZW) | 620 | 715 | 765 | 840 | 1015 | 1135 | 1375 | 1485 | 1485 | 1920 | 1990 | 2040 | 280 |
| D0 | 240 | 240 | 280 | 320 | 400 | 400 | 450 | 500 | 500 | 600 | 700 | 700 | 800 |
| Wt(Kg) | 23 | 32 | 46 | 67 | 112 | 218 | 290 | 324 | 430 | 650 | 1010 | 1250 | 1525 |
| GB 4.0MPa |
| DN | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 250 | 280 | 310 | 350 | 450 | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 | 1350 |
| H （開） | 415 | 450 | 565 | 590 | 885 | 1065 | 1250 | 1530 | 1675 | 1900 | 2060 | 2250 | 2575 |
| D0 | 240 | 240 | 280 | 320 | 400 | 500 | 550 | 640 | 640 | 750 | 750 | 800 | 900 |
| Wt/RF(Kg) | 28 | 35 | 47 | 68 | 150 | 235 | 374 | 550 | 680 | 905 |
|
|
|
GB 6.4MPa |
DN | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
L | 250 | 280 | 310 | 350 | 450 | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 | 1350 |
H （開） | 505 | 545 | 605 | 665 | 980 | 1120 | 1330 | 1680 | 1730 | 1980 | 2130 | 2500 | 2660 |
D0 | 280 | 280 | 320 | 400 | 450 | 55 | 550 | 640 | 750 | 800 | 900 | 900 | 1000 |
Wt/(Kg) | 44 | 64 | 84 | 119 | 266 | 388 | 500 | 550 | - | - | - | - | - |
GB 10.0MPa |
DN | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 |
L | 250 | 280 | 310 | 350 | 450 | 550 | 650 | 750 |
H （開） | 505 | 545 | 605 | 665 | 980 | 1320 | 1580 | 1810 |
D0 | 280 | 280 | 320 | 400 | 450 | 550 | 550 | 640 |
Wt/(Kg) | 48 | 65 | 85 | 120 | 268 | 446 | 535 | 670 |
電動硬密封閘閥使用安裝注意事項
閘閥可安裝在水平管路或垂直管路上，單雙閘板閘閥應安裝在水平管路上，且手輪應位于閥門上方，不允許朝下安裝。閘閥介質流動方向不受限制。
閘閥通常采用法蘭連接，特殊場合也有用焊接連接的。
對于大口徑及高壓的閘閥，啟閉力矩較大。為了減小啟閉力矩，可采用安裝旁通閥的辦法。旁通閥安裝在主閘閥外部，它的進出口與主閘閥的兩側練練連接，并聯聯通。主閘閥開啟前應先開通旁通閥，進入閥后，使主閘閥閘板前后的壓力差減小，從而減小主閘閥的開啟力矩。旁通閥口徑的選用應根據主閥口徑和使用要求考慮。
閘閥是截?cái)嚅y，密封性能不及截止閥。閘閥主要“職責”是“斷流”，以及以最小的阻力：“續流”。它不宜用作調節介質的流量和壓力，如長期用于調節，密封面易被介質沖刷磨損，影響密封性能。
閘閥的介質溫度、壓力，對使用的可靠性應引起注意。在高溫、高壓時，由于溫度的變化可能使閘板鍥死，同時因各處介質溫度不均勻，易產生不密封現象。鍥式但閘板閥尤為明顯。
