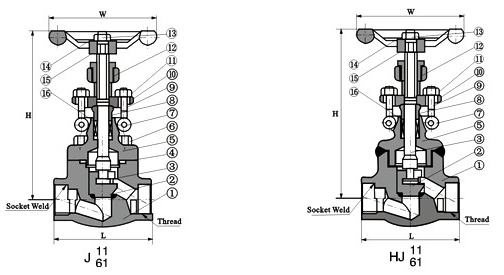

鍛鋼承插焊截止閥主要尺寸及重量
|
規格 |
S |
L |
T |
W |
H (開) ≈ |
重量（?） ≈ |
|
英制 |
公制 |
JNSI |
JIS |
900～1500 Lb |
2500 Lb |
A N S I |
ISO、BS |
J I S |
900～1500 Lb |
2500 Lb |
|
NPI牙型60 |
RC牙型55 |
PT牙型55 |
|
1/2 |
15 |
21.8 |
22.2 |
140 |
186 |
1/2 |
125 |
321 |
11.5 |
12.3 |
|
3/4 |
20 |
27.1 |
27.7 |
140 |
186 |
3/4 |
125 |
321 |
10.8 |
11.6 |
|
1 |
25 |
33.8 |
34.5 |
140 |
186 |
1 |
160 |
321 |
10.5 |
10.8 |
|
1 1/4 |
32 |
42.6 |
43.2 |
178 |
232 |
1 1/4 |
160 |
380 |
21.0 |
26.0 |
|
1 1/2 |
40 |
48.7 |
49.1 |
178 |
232 |
1 1/2 |
180 |
414 |
19.6 |
26.4 |
|
2 |
50 |
61.1 |
61.1 |
216 |
279 |
2 |
200 |
502 |
40.4 |
43.8 |
鍛鋼承插焊截止閥標準材質明細表
|
序號 |
零件名稱 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
Type A105N |
Type A182 F22 |
Type A182 F304 |
Type A182 F316(L) |
|
1 |
閥體 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
閥瓣 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
3 |
閥桿 |
A182 F6a |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
4 |
密封座 |
A105 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
5 |
密封環 |
316 |
A182 F304 |
A182 F304(L) |
F316(L) |
|
6 |
閥蓋 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
7 |
圓柱銷 |
A276 420 |
A182F304 |
|
8 |
墊圈 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
9 |
提升螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
10 |
填料 |
柔性石墨+304絲 |
316夾PTFE |
|
11 |
填料壓套 |
A276 420 |
A182 F304 |
|
12 |
填料壓板 |
A105 |
A182 F304 |
|
13 |
活節螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
14 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
15 |
閥桿螺母 |
A276 420 |
|
16 |
手輪 |
A197 |
|
17 |
銘牌 |
SS |
|
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
|
適用溫度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～200℃ |
