氣動煤氣快速切斷閥概述：
氣動煤氣快速切斷閥作用：氣動煤氣快速切斷閥是一種安全保護閥，安裝在液化石油氣（燃?xì)猓�，液相與氣相管路上，與遠距離氣源配套使用，利用氣源控制閥門開啟-關閉,以便在管道或儲罐上發生大量泄漏甚至起火時，快速手動使氣源卸壓，或高溫≥75%%p5C%%D時易熔合金熔化，而氣缸自動卸壓，閥門迅速關閉而止漏，起安全保護作用。此閥也可做為氣動截止閥使用�？蓪�(shí)現遠距離控制，關閉迅速，開啟靈活。是替代進口的理想選擇。
氣動煤氣快速切斷閥工作原理：氣動煤氣快速切斷閥氣源入口按裝一只二位三通電磁閥，利用遠程電器控制臺控制閥門開關。（1）燃?xì)庑孤﹫?bào)警器報警通電,電磁閥通電排氣,閥門自動關閉。（2）手動控制電磁閥(按下紅色卡子)排氣,閥門自動關閉。
【一】氣動煤氣快速切斷閥主要性能規范：
|
壓力等級 |
2.5/4.0Mpa |
氣缸工作壓力 |
≤2.0Mpa |
|
使用溫度 |
-40~+80℃ |
氣缸使用介質 |
氮?dú)鈆無水空氣 |
|
使用介質 |
天然氣，液化氣， |
熔閉時間 |
±70℃ |
|
關閉時間 |
≤5秒 |
氣缸開啟壓力 |
≥0.5-0.7Mpa |
【二】氣動煤氣快速切斷閥主要零部件材料：
|
零件名稱 |
材料 |
|
閥體閥蓋 |
碳素鋼 |
|
氣缸， 活塞 |
球墨鑄鐵 |
|
密封圈， O型川 |
聚四氟乙烯，丁晴橡膠 |
|
彈簧 |
50CrVA（彈簧鋼） |

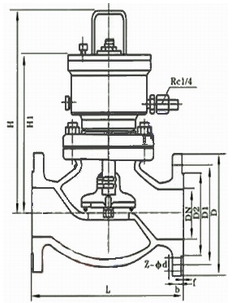

【三】氣動煤氣快速切斷閥主要安裝尺寸結構圖：
|
PN |
DN |
L |
H |
H1 |
D |
D1 |
D2 |
b |
f |
Z-φd |
|
2.5MPa
4.0MPa |
25 |
160 |
260 |
230 |
115 |
85 |
65 |
16 |
2 |
4-14 |
|
32 |
180 |
270 |
240 |
135 |
100 |
78 |
18 |
2 |
4-18 |
|
40 |
200 |
280 |
250 |
145 |
110 |
85 |
18 |
3 |
4-18 |
|
50 |
230 |
300 |
270 |
160 |
125 |
100 |
20 |
3 |
4-18 |
|
80 |
310 |
360 |
320 |
195 |
160 |
135 |
22 |
3 |
8-18 |
|
100 |
350 |
400 |
360 |
230 |
190 |
160 |
24 |
3 |
8-23 |
|
150 |
480 |
510 |
510 |
300 |
250 |
218 |
30 |
3 |
8-25 |
|
200 |
600 |
610 |
550 |
360 |
310 |
278 |
30 |
4 |
12-25 |
