GUD型系列電動真空(壓力)球閥采用回轉型電動、電子調節式閥門驅動裝置，可以通過外接電源的切換(用手動轉位開關或電腦控制)或外部輸入信號，來實現閥門開、關或中間位置的控制，從而達到接通或切斷真空管路中氣流的目的。閥門為直通式，靠球面密封，因而既能用在真空狀態下，也能在低壓狀態下使用，并可任意位置安裝。
適用的工作介質為帶酸、堿性的氣體或液體。
|
GUD型系列電動真空(壓力)球閥主要技術性能 | |
|
適用范圍(Pa) |
快卸法蘭（KF）2x105～1.3x10-5
活套法蘭16x105～1.3x10-5 |
|
閥門漏率(Pa.L/S) |
≤1.3x10-5 |
|
開閉時間（S） |
DN≤32 20； DN≥40 30 |
|
介質溫度（℃） |
標準出廠：-30～+150
特殊指定：-30～+240 |
|
法蘭標準 |
GB4982；GB/T6070 |
|
安裝位置 |
任意 |
|
控制電路 |
標準出廠：AC220V/50Hz開關型
特殊指定：AC380V；DC24V開關型
4～20mADC調節型 |
|
信號反饋 |
標準出廠：帶無源觸點型
特殊指定：調節型4～20mADC | |  |
|
|
|

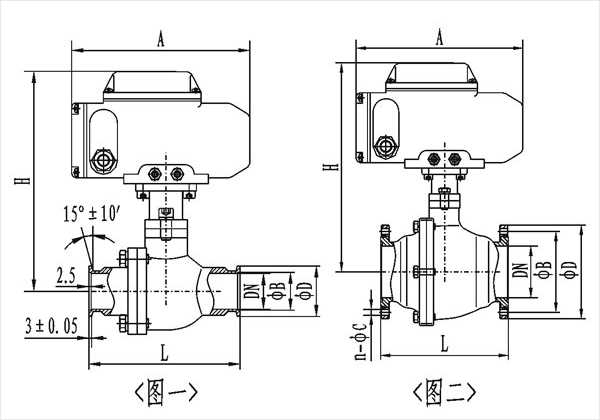

GUD型系列電動真空(壓力)球閥快卸法蘭（KF）連接及外形尺寸（GB4982） | |
|
型號 |
通徑(DN) |
ΦD |
ΦB |
H |
L |
A |
|
GUD-10/KF |
10 |
30 |
12.2 |
175 |
92 |
160 |
|
GUD-16/KF |
16 |
30 |
17.2 |
178 |
100 |
|
GUD-25/KF |
25 |
40 |
26.2 |
193 |
114 |
|
GUD-40/KF |
40 |
55 |
41.2 |
248 |
165 |
196 |
|
GUD-50/KF |
50 |
75 |
52.2 |
257 |
175 | |
|
GUD型系列電動真空(壓力)球閥活套法蘭連接及外形尺寸（GB/T6070） | |
|
型號 |
通徑(DN) |
ΦD |
ΦB |
H |
L |
A |
n-ΦC |
|
GUD-10 |
10 |
55 |
40 |
170 |
92 |
160 |
4-6.5 |
|
GUD-16 |
16 |
60 |
45 |
178 |
100 |
|
GUD-20 |
20 |
65 |
50 |
191 |
114 |
|
GUD-25 |
25 |
70 |
55 |
193 |
114 |
4-9 |
|
GUD-32 |
32 |
90 |
70 |
211 |
140 |
|
GUD-40 |
40 |
100 |
80 |
248 |
165 |
196 |
|
GUD-50 |
50 |
110 |
90 |
257 |
175 |
|
GUD-63 |
63 |
130 |
110 |
275 |
186 |
|
GUD-80 |
80 |
145 |
125 |
300 |
198 |
8-9 |
|
GUD-100 |
100 |
165 |
145 |
338 |
220 |
|
GUD-125 |
125 |
200 |
175 |
373 |
266 |
255 |
8-11 |
|
GUD-150 |
150 |
225 |
200 |
390 |
296 |
|
GUD-200 |
200 |
285 |
260 |
512 |
390 |
310 |
12-12 | | |
