GD-J(b) 型系列手動高真空擋板閥(又稱角閥)是真空系統(tǒng)中的重要元件之一，該閥傳動部件采用螺紋結構，依靠人手旋轉手輪、啟閉閥板。
適用介質(zhì)為空氣及非腐蝕性氣體。
|
GD-J(b) 型系列手動高真空擋板閥(帶波紋管密封)主要技術性能 | |
|
適用范圍(Pa) |
2x105～1.3x10-6 |
|
閥門漏率(Pa.L/S) |
≤1.3x10-7 |
|
適用溫度（℃） |
-25～+40 |
|
法蘭標準 |
GB4982 |
|
安裝位置 |
任意 | |  |
|
|
|

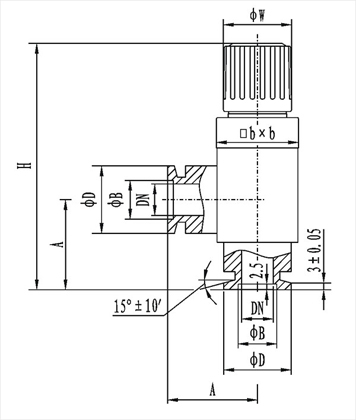

GD-J(b) 型系列手動高真空擋板閥(帶波紋管密封)連接及外形尺寸 | |
|
|
型號 |
通徑(DN) |
ΦD |
ΦB |
ΦW |
H |
A |
bxb |
|
GD-J10(b)/KF |
10 |
30 |
12.2 |
36 |
116 |
40 |
37x37 |
|
GD-J16(b)/KF |
16 |
30 |
17.2 |
36 |
116 |
40 |
37x37 |
|
GD-J25(b)/KF |
25 |
40 |
26.2 |
50 |
144 |
50 |
61x61 |
|
GD-J40(b)/KF |
40 |
55 |
41.2 |
56 |
174 |
65 |
81x81 | | |
