GQ-JS三通式氣動高真空擋板閥是以壓縮空氣為動力，通過控制氣動元件來改變氣路方向，雙路接口，氣缸驅動使擋板閥作啟閉運動，用于接通或切斷真空管路中的氣流。
適用的工作介質為空氣或非腐蝕性氣體。
|
GDQ-JS三通式氣動高真空擋板閥主要技術性能 | |
|
適用范圍(Pa) |
105～1.3x10-4 |
|
閥門漏率(Pa.L/S) |
≤1.3x10-5 |
|
介質溫度（℃） |
-25～+80（密封材料為腈橡膠）
-30～+150（密封材料為氟橡膠） |
|
氣源壓力（MPa） |
0.4～0.8 |
|
安裝位置 |
任意 |
|
電源電壓 |
標準出廠：AC220V/50Hz
特殊指定：AC110V；DC24；DC24V等 |
|
信號反饋 |
標準出廠：不帶反饋信號
特殊指定：磁性開關DC/AC5～240V |
|
法蘭標準 |
GB/T6070 | |  |
|
|
|

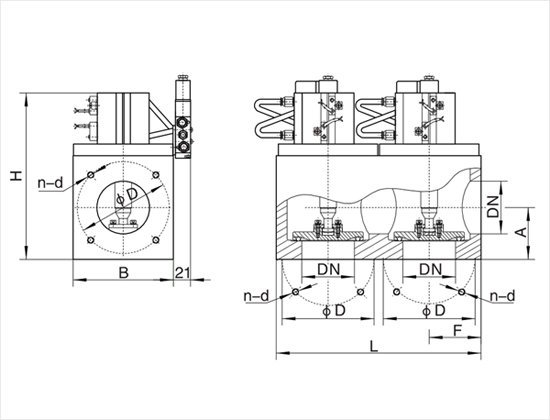

GDQ-JS三通式氣動高真空擋板閥連接及外形尺寸 | |
|
|
型號 |
通徑(DN) |
ΦD |
ΦB |
H |
B |
A/F |
n/d |
|
GDQ-JS50 |
50 |
90 |
200 |
199 |
100 |
55/50 |
4-M8 |
|
GDQ-JS63 |
63 |
110 |
245 |
199 |
120 |
62/62 |
4-M8 | | |
